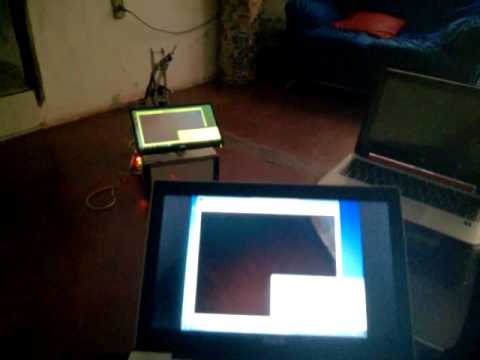

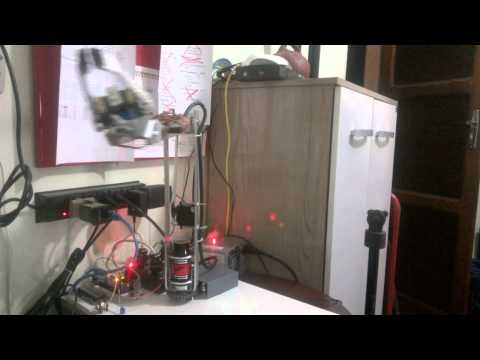

O protótipo apresentado é o resultado inicial de uma pesquisa iniciada em julho de 2014. Trata-se de um veículo capaz de transportar cargar e, futuramente, detectar e resgatar objetos devidamente identificados, de maneira autônoma, fazendo o percurso de ida e volta. Atualmente é possível seu controle através de interface local ou por acesso remoto via VNC. Maiores detalhes podem ser encontrados na documentação disponível em: https://robolivre.org/conteudo/mutante/download/idDoc/231 e mais vídeos pode ser vistos em: .
Código do arduino:
#include #include #include #include /******** DECLARAÇÃO DE VARIÁVEIS E CONSTANTES **********************/ LiquidCrystal lcd(43, 45, 47,49,51,53), lcd2(42, 44, 46, 48, 50, 52); Servo Sv1, Sv2, Sv3, Sv4, Sv5; DistanceSRF04 usF, usL, usR; int B = 37, B2 = 38, B3 = 39, B4 = 40, B5 = 41, S1 = 2, S2 = 3, S3 = 4, S4 = 5, S5 = 6, motRf = 8, motRb = 9, motLf = 10, motLb = 11, AcX, AcY, AcZ, Tmp, GyX, GyY, GyZ, base = 10, cotovelo = 70, pulso = 90; char d; const int v1 = 255, v3 = 255, MPU = 0x68; // I2C address of the MPU-6050 /*********************************************************************/ /************ FUNÇÃO BANNER ******************************************/ void Banner(){//Mensagem Inicial lcd.clear(); lcd.setCursor(1,0); lcd.print("M.U.T.A.N.T.E."); Serial.print("M.U.T.A.N.T.E."); lcd.setCursor(1, 1); lcd.print("R 4.0 - LCD 1"); Serial.print("\tR 4.0 - LCD 1"); lcd2.clear(); lcd2.setCursor(1,0); lcd2.print("M.U.T.A.N.T.E."); lcd2.setCursor(5, 1); lcd2.print("LCD 2"); delay(1000); lcd.setCursor(0, 1); lcd.print("A. Oliveira 2015"); lcd2.setCursor(0, 1); lcd2.print("#CPBR8 2015"); Serial.print("\rA. Oliveira 2014\n#CPBR8 2015\n"); delay(1000); } /*********************************************************************/ /************ INICIALIZADOR ACELERÔMETRO *****************************/ void ini_ace(){ Wire.begin(); Wire.beginTransmission(MPU); Wire.write(0x6B); // PWR_MGMT_1 register Wire.write(0); // set to zero (wakes up the MPU-6050) Wire.endTransmission(true); } /*********************************************************************/ /*********** LEITURA DO ACELERÔMETRO *********************************/ void le_ace(){ Wire.beginTransmission(MPU); Wire.write(0x3B); // starting with register 0x3B (ACCEL_XOUT_H) Wire.endTransmission(false); Wire.requestFrom(MPU,14,true); // request a total of 14 registers AcX=Wire.read()<<8|Wire.read(); // 0x3B (ACCEL_XOUT_H) & 0x3C (ACCEL_XOUT_L) AcY=Wire.read()<<8|Wire.read(); // 0x3D (ACCEL_YOUT_H) & 0x3E (ACCEL_YOUT_L) AcZ=Wire.read()<<8|Wire.read(); // 0x3F (ACCEL_ZOUT_H) & 0x40 (ACCEL_ZOUT_L) Tmp=Wire.read()<<8|Wire.read(); // 0x41 (TEMP_OUT_H) & 0x42 (TEMP_OUT_L) GyX=Wire.read()<<8|Wire.read(); // 0x43 (GYRO_XOUT_H) & 0x44 (GYRO_XOUT_L) GyY=Wire.read()<<8|Wire.read(); // 0x45 (GYRO_YOUT_H) & 0x46 (GYRO_YOUT_L) GyZ=Wire.read()<<8|Wire.read(); // 0x47 (GYRO_ZOUT_H) & 0x48 (GYRO_ZOUT_L) } /*********************************************************************/ /********** TESTE DA BOTOEIRA ****************************************/ void botoes(){ lcd.clear(); lcd.setCursor(0, 0); lcd.print("Estado Botoes:"); lcd2.clear(); lcd2.setCursor(0,0); lcd2.print(" B1+B4 para sair "); do{ if (digitalRead(B) == HIGH){ lcd.setCursor(0, 1); lcd.print("Bot 1 Pressd"); } if (digitalRead(B2) == HIGH){ lcd.setCursor(0, 1); lcd.print("Bot 2 Pressd"); } if (digitalRead(B3) == HIGH){ lcd.setCursor(0, 1); lcd.print("Bot 3 Pressd"); } if (digitalRead(B4) == HIGH){ lcd.setCursor(0, 1); lcd.print("Bot 4 Pressd"); } if (digitalRead(B5) == HIGH){ lcd.setCursor(0, 1); lcd.print("Bot 5 Pressd"); } }while((digitalRead(B) != HIGH) || (digitalRead(B4) != HIGH)); lcd2.setCursor(0, 1); lcd2.print("Botoes OK!!!!"); delay(1000); } /*********************************************************************/ /******** TESTE DE SENSORES ULTRASSÔNICOS ****************************/ void ultrassom(){ int b; lcd.clear(); lcd2.clear(); lcd.setCursor(0,0); lcd.print(" Ultrassonicos "); lcd.setCursor(0,1); lcd.print(" B4 para sair "); delay(2000); do{ b = digitalRead(B4); lcd.setCursor(0,1); lcd.print("Frente: "); lcd.print(usF.getDistanceCentimeter()); lcd.print(" "); lcd2.setCursor(0,0); lcd2.print("Esquerda: "); lcd2.print(usL.getDistanceCentimeter()); lcd2.print(" "); lcd2.setCursor(0,1); lcd2.print("Direita: "); lcd2.print(usR.getDistanceCentimeter()); lcd2.print(" "); delay(50); }while(b != HIGH ); lcd2.setCursor(0, 1); lcd2.print("Ultrassoncos OK!"); delay(1000); } /********************************************************************/ /***** TESTE DE BOTÕES DO ANALOGPAD (R) ******************************/ void testaAngl(){ lcd.clear(); lcd.setCursor(0, 0); lcd.print(" AnalogPad (R) "); lcd.setCursor(0,1); lcd.print(" B4 para sair "); do{ lcd2.setCursor(0,2); lcd2.clear(); lcd2.print("Valor: "); lcd2.print(analogRead(A0)); delay(100); }while(digitalRead(B4) != HIGH); lcd2.setCursor(0, 1); lcd2.print("AnalogPad(R) OK!"); delay(1000); } /*********************************************************************/ /********* TESTE DO ACELERÔMETRO *************************************/ void testeAce(){ char bot, p1; int x, y, z; lcd.clear(); lcd2.clear(); lcd.setCursor(0, 0); lcd.print(" Acelerometro "); lcd.setCursor(0,1); lcd.print(" B1+B4 para sair "); delay(2000); do{ le_ace(); x = map(AcX, -16000, 16000, 0, 255); y = map(AcY, -16000, 16000, 0, 255); z = map(AcZ, -16000, 16000, 0, 255); lcd.setCursor(0,1); lcd.print("Base: "); lcd.print(x); lcd.print(" "); lcd2.setCursor(0,0); lcd2.print("Cotovelo: "); lcd2.print(y); lcd2.print(" "); lcd2.setCursor(0,1); lcd2.print("Pulso: "); lcd2.print(z); lcd2.print(" "); delay(50); }while((digitalRead(B) != HIGH) || (digitalRead(B4) != HIGH) ); lcd2.setCursor(0, 1); lcd2.print("Acelerometro OK!"); delay(1000); } /*********************************************************************/ /****** FUNÇÕES DE COMANDO DOS MOTORES *******************************/ /******** FRENTE *****************************************************/ void frente(){ analogWrite(motRf, v1); analogWrite(motRb, 0); analogWrite(motLf, v1); analogWrite(motLb, 0); } /******** GIRA PARA ESQUERDA *****************************************/ void giraE(){ analogWrite(motRf, v1); analogWrite(motRb, 0); analogWrite(motLf, 0); analogWrite(motLb, v1); } /********** GIRA PARA DIREITA ****************************************/ void giraD(){ analogWrite(motRf, 0); analogWrite(motRb, v1); analogWrite(motLf, v1); analogWrite(motLb, 0); } /********** MARCHA À RÉ **********************************************/ void tras(){ analogWrite(motRf, 0); analogWrite(motRb, v1); analogWrite(motLf, 0); analogWrite(motLb, v1); } /********* CARRO PARADO *********************************************/ void para(){ analogWrite(motRf, 0); analogWrite(motRb, 0); analogWrite(motLf, 0); analogWrite(motLb, 0); } /*********************************************************************/ /********* MOVIMENTAÇÃO DO BRAÇO COM ACELERÔMETRO ********************/ void moveBraco(){ char bot, p1; int x, y, z; le_ace(); x = map(AcX, -15000, 15000, 0, 115); y = map(AcY, -15000, 15000, 128, 0); z = map(AcZ, -15000, 15000, 45, 165); Sv5.write(x); Sv4.write(y); Sv3.write(z); } /*********************************************************************/ /********* MOVIMENTAÇÃO DO BRAÇO Serial *******************************/ void moveBracoSerial(char port){ /*controla pulso*/ if (port == 'u') if (pulso >= 35){ pulso++; if (pulso >= 180) pulso = 180; Sv3.write(pulso); lcd2.setCursor(0,1); lcd2.print("Levantando... "); Serial.println("Levanta pulso"); } if (port == 'D') if (pulso <= 180){ pulso--; if (pulso <= 35) pulso = 35; Sv3.write(pulso); lcd2.setCursor(0,1); lcd2.print("Abaixando... "); Serial.println("Abaixa pulso"); } /* controla cotovelo */ if (port == 'b') if (cotovelo >= 0){ cotovelo++; if (cotovelo >= 128) pulso = 128; Sv4.write(cotovelo); lcd2.setCursor(0,1); lcd2.print("Sobe cotovelo..."); Serial.println("Subindo Cotovelo..."); } if (port == 't') if (cotovelo <= 128){ cotovelo--; if (cotovelo <= 35) cotovelo = 0; Sv4.write(cotovelo); lcd2.setCursor(0,1); lcd2.print("Abaixa cotovelo "); Serial.println("Abaixando cotovelo..."); } /* controla base */ if (port == 'h') if (base >= 0){ base++; if (base >= 110) base = 110; Sv5.write(base); lcd2.setCursor(0,1); lcd2.print("Girando direita "); Serial.println("Girando base..."); } if (port == 'n') if (base <= 110){ base--; if (base <= 0) base = 0; Sv5.write(base); lcd2.setCursor(0,1); lcd2.print("Girando esquerda"); Serial.println("Girando base..."); } /*controla pulso modo rápido*/ if (port == 'j') if (pulso >= 35){ pulso = pulso + 10; if (pulso >= 180) pulso = 180; Sv3.write(pulso); lcd2.setCursor(0,1); lcd2.print("Levantando... "); Serial.println("Levanta pulso"); } if (port == 'k') if (pulso <= 180){ pulso = pulso - 10; if (pulso <= 35) pulso = 35; Sv3.write(pulso); lcd2.setCursor(0,1); lcd2.print("Abaixando... "); Serial.println("Abaixa pulso"); } /* controla cotovelo modo rápido*/ if (port == 'l') if (cotovelo >= 20){ cotovelo = cotovelo + 5; if (cotovelo >= 130) cotovelo = 130; Sv4.write(cotovelo); lcd2.setCursor(0,1); lcd2.print("Sobe cotovelo..."); Serial.println("Subindo Cotovelo..."); } if (port == 'm') if (cotovelo <= 130){ cotovelo = cotovelo - 5; if (cotovelo <= 20) cotovelo = 20; Sv4.write(cotovelo); lcd2.setCursor(0,1); lcd2.print("Abaixa cotovelo "); Serial.println("Abaixando cotovelo..."); } /* controla base modo rápido*/ if (port == 'p') if (base >= 0){ base = base + 10; if (base >= 120) base = 120; Sv5.write(base); lcd2.setCursor(0,1); lcd2.print("Girando direita "); Serial.println("Girando base..."); } if (port == 'q') if (base <= 120){ base = base - 10; if (base <= 0) base = 0; Sv5.write(base); lcd2.setCursor(0,1); lcd2.print("Girando esquerda"); Serial.println("Girando base..."); } } /*********************************************************************/ /******* MONITORAMENTO DE OBSTÁCULOS À FRENTE ************************/ void verFrente(){ if (usF.getDistanceCentimeter() < 20) if (usL.getDistanceCentimeter() < usR.getDistanceCentimeter()) { do{ tras(); }while(usF.getDistanceCentimeter() < 50); giraE(); delay(2000); } else{ do{ tras(); moveBraco(); }while(usF.getDistanceCentimeter() < 50); giraD(); delay(2000); } delay(50); } /*********************************************************************************************/ /******* OPERAÇÃO EM MODO LOCAL PELO PAINEL LATERAL ******************/ void modoLocal(){ lcd.clear(); lcd2.clear(); lcd.print(" M.U.T.A.N.T.E. "); lcd.setCursor(0,1); lcd.print("Modo Local"); lcd2.print("B5 para sair "); lcd2.setCursor(0,1); lcd2.print("Aguardando comando..."); delay(1000); do{ para(); lcd2.setCursor(0,1); lcd2.print("Carro Parado... "); moveBraco(); if (digitalRead(B) == HIGH){ do{ lcd2.setCursor(0,1); lcd2.print("Seguindo frente "); Serial.println("Seguindo a frente"); frente(); //moveBraco(); //verFrente(); delay(50); }while(digitalRead(B) == HIGH); } if (digitalRead(B2) == HIGH){ do{ lcd2.setCursor(0,1); lcd2.print("Dando Re... "); Serial.println("Dando Re"); tras(); moveBraco(); delay(50); }while(digitalRead(B2) == HIGH); } if (digitalRead(B3) == HIGH){ do{ lcd2.setCursor(0,1); lcd2.print("Girando direita"); Serial.println("Girando a direira"); giraD(); delay(50); }while(digitalRead(B3) == HIGH); } if (digitalRead(B4) == HIGH){ do{ lcd2.setCursor(0,1); lcd2.print("Girando esquerda"); Serial.println("Girando a esquerda"); giraE(); delay(50); }while(digitalRead(B4) == HIGH); } delay(50); }while(digitalRead(B5) != HIGH); lcd2.clear(); lcd2.print("Saindo do"); lcd2.setCursor(0,1); lcd2.print("Modo Local"); delay(2000); } /*********************************************************************/ /****** OPERAÇÃO PELO ANALOGPAD (R) DA LUVA ******************************/ void analogPad(){ lcd.clear(); lcd2.clear(); lcd.print(" M.U.T.A.N.T.E. "); lcd.setCursor(0,1); lcd.print("AnalogPac (R)"); lcd2.print("B4 para sair "); lcd2.setCursor(0,1); lcd2.print("Aguardando comando..."); do{ para(); lcd2.setCursor(0,1); lcd2.print("Carro Parado... "); moveBraco(); if (analogRead(A0) == 0){ do{ lcd2.setCursor(0,1); lcd2.print("Seguindo frente "); Serial.println("Seguindo a frente"); frente(); moveBraco(); //verFrente(); }while(analogRead(A0) == 0); } if (analogRead(A0) >= 420 && analogRead(A0) <= 470){ do{ lcd2.setCursor(0,1); lcd2.print("Dando Re... "); Serial.println("Dando Re"); tras(); moveBraco(); delay(50); }while(analogRead(A0) != 0); } if (analogRead(A0) >= 270 && analogRead(A0) <= 290){ do{ lcd2.setCursor(0,1); lcd2.print("Girando direita"); Serial.println("Girando a direira"); giraD(); delay(50); }while(analogRead(A0) != 0); } if (analogRead(A0) >= 120 && analogRead(A0) <= 140){ do{ lcd2.setCursor(0,1); lcd2.print("Girando esquerda"); Serial.println("Girando a esquerda"); giraE(); delay(50); }while(analogRead(A0) != 0); } delay(50); }while(digitalRead(B4) != HIGH); lcd2.clear(); lcd2.print("Saindo do modo"); lcd2.setCursor(0,1); lcd2.print(" AnalogPad (R) "); delay(2000); } /*********************************************************************/ /****** OPERAÇÃO PELO MODO SERIAL ************************************/ void opSerial(){ char d; lcd.print("M.U.T.A.N.T.E. "); lcd2.print("MODO DE OPERACAO"); lcd2.setCursor(0,1); lcd2.print(" Comando Serial "); do{ lcd.print("M.U.T.A.N.T.E. "); d = Serial.read(); para(); Serial.println("Aguardando comando..."); moveBracoSerial(d); if (d == 'f'){ do{ Serial.println("Indo em frente..."); d = Serial.read(); frente(); moveBracoSerial(d); //verFrente(); }while(d != 'x'); } if (d == 'B'){ do{ Serial.println("Dando Re..."); d = Serial.read(); tras(); moveBracoSerial(d); }while(d != 'x'); } if (d == 'd'){ do{ Serial.println("Girando a direira"); giraD(); }while(Serial.read() != 'x'); } if (d == 'e'){ do{ Serial.println("Girando a esquerda"); giraE(); }while(Serial.read() != 'x'); } delay(50); }while(d != 'F'); lcd2.clear(); lcd2.print("Saindo do"); lcd2.setCursor(0,1); lcd2.print("Modo Serial"); Serial.println("\nSaindo do Modo Local\n"); delay(2000); } /*********************************************************************/ /***** MENU INICIAL **************************************************/ void menu(){ lcd.clear(); lcd2.clear(); lcd.setCursor(0,0); lcd.print("B1: Modo Local "); lcd.setCursor(0,1); lcd.print("B2: AnalogPad(R)"); lcd2.setCursor(0,0); lcd2.print("B3: Modo Serial "); lcd2.setCursor(0,1); lcd2.print("B4: Testes"); } /*********************************************************************/ /***** SEQUÊNCIA DE TESTE *******************************************/ void sequenciaTeste(){ char d; do{ menuTeste(); d = Serial.read(); if ((digitalRead(B) == HIGH) || (d == 'B')) botoes(); if ((digitalRead(B2) == HIGH) || (d == 'z')) testaAngl(); if ((digitalRead(B3) == HIGH) || (d == 'U')) ultrassom(); if ((digitalRead(B5) == HIGH) || (d == 'Z')) testeAce(); delay(50); }while((digitalRead(B4) != HIGH)); } /*********************************************************************/ /***** MENU DE TESTE *************************************************/ void menuTeste(){ lcd.clear(); lcd2.clear(); lcd.setCursor(0,0); lcd.print("B1: Botoeira "); lcd.setCursor(0,1); lcd.print("B2: AnalogPad(R)"); lcd2.setCursor(0,0); lcd2.print("B3: Ultrassonicos"); lcd2.setCursor(0,1); lcd2.print("B4: Menu Principl"); //sequenciaTeste(); } /*********************************************************************/ /****** SETUP ********************************************************/ void setup(){ lcd.begin(16, 2); //inicializa o lcd lcd2.begin(16, 2); //inicializa o lcd ini_ace(); Serial.begin(9600); Banner(); usF.begin(27,25); usR.begin(31,29); usL.begin(35,33); pinMode(B, INPUT); pinMode(B2, INPUT); pinMode(B3, INPUT); pinMode(B4, INPUT); pinMode(B5, OUTPUT); pinMode(S1, OUTPUT); pinMode(S2, OUTPUT); pinMode(S3, OUTPUT); pinMode(S4, OUTPUT); pinMode(S5, OUTPUT); Sv1.attach(S1); Sv2.attach(S2); Sv3.attach(S3); Sv4.attach(S4); Sv5.attach(S5); } /*********************************************************************/ /****** FUNÇÃO PRINCIPAL *********************************************/ void loop(){ menu(); d = Serial.read(); if ((digitalRead(B) == HIGH) || (d == 'L')) modoLocal(); if ((digitalRead(B2) == HIGH) || (d == 'A')) analogPad(); if ((digitalRead(B3) == HIGH) || (d == 'S')) opSerial(); if ((digitalRead(B4) == HIGH) || (d == 'T')) sequenciaTeste(); //moveBracoSerial(); delay(50); }
